Wybór pasty termicznej do układu chłodzenia karty graficznej

Pasta termiczna (interfejs termiczny) to wieloskładnikowa substancja zaprojektowana w celu usprawnienia przenoszenia ciepła z układu do chłodnicy. Efekt ten osiąga się poprzez wypełnianie nieregularności na obu powierzchniach, których obecność tworzy międzywarstwę powietrzną, która ma wysoką odporność termiczną, a zatem ma niskie przewodnictwo cieplne.

W tym artykule porozmawiajmy o typach i składach smaru termicznego i dowiedzmy się, która pasta najlepiej nadaje się do systemów chłodzenia kart graficznych.

Czytaj także: Zmień pastę termiczną na karcie graficznej

Termoformowanie na kartę graficzną

Procesory graficzne, podobnie jak inne elementy elektroniczne, wymagają wydajnego usuwania ciepła. Interfejsy termiczne używane w chłodniejszych procesorach graficznych mają takie same właściwości, jak pasta dla procesorów, więc możesz użyć pasty termicznej "procesorowej" do schłodzenia karty graficznej.

Produkty różnych producentów różnią się składem, przewodnością cieplną i oczywiście ceną.

Skład

Skład pasty dzieli się na trzy grupy:

1. Na bazie silikonu. Taki smar termiczny jest najtańszy, ale również mniej skuteczny.
2. Zawierające srebro lub ceramiczny pył mają niższy opór cieplny niż silikon, ale są droższe.
3. Diamentowe pasty są najdroższymi i najskuteczniejszymi produktami.

Właściwości

Jeśli skład interfejsu termicznego nas, jako użytkowników, nie jest szczególnie zainteresowany, to zdolność do przewodzenia ciepła wzbudza znacznie więcej. Główne właściwości konsumenta pasty:

1. Przewodność cieplna, mierzona w watach, podzielona przez m * K (metr-kelwin), W / m * K. Im wyższa liczba, tym skuteczniejsza jest pasta termiczna.
2. Zakres temperatury roboczej określa wartości ogrzewania, w których pasta nie traci swoich właściwości.
3. Ostatnią ważną właściwością jest to, czy interfejs cieplny przewodzi prąd elektryczny.

Wybór smaru termicznego

Wybierając interfejs termiczny, należy kierować się właściwościami wymienionymi powyżej i oczywiście budżetem. Zużycie materiału jest raczej niewielkie: do wielu zastosowań wystarcza rura ważąca 2 gramy. Jeśli musisz zmienić termiczną pastę na karcie wideo raz na 2 lata, to całkiem sporo. Na tej podstawie możesz kupić droższy produkt.

Jeśli przeprowadzasz testy na dużą skalę i często demontujesz systemy chłodzenia, warto przyjrzeć się bardziej budżetowym opcjom. Poniżej kilka przykładów.

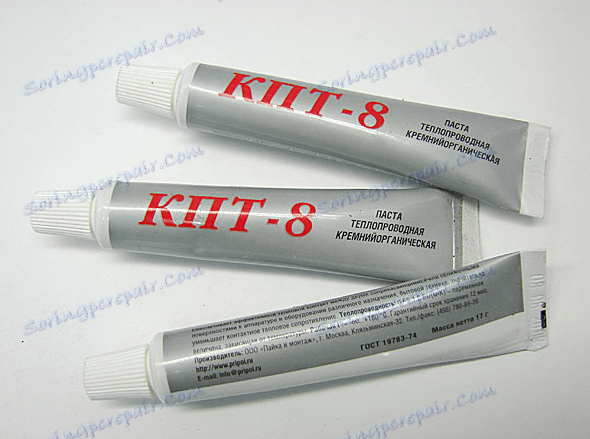

1. KPT-8 .
   Pasta produkcji krajowej. Jeden z najtańszych interfejsów termicznych. Przewodność cieplna 0,65 - 0,8 W / m * K , temperatura pracy do 180 stopni . Jest odpowiedni do zastosowania w chłodniach kart graficznych o niskim poborze mocy w segmencie biurowym. Ze względu na pewne cechy wymaga częstszej wymiany, mniej więcej raz na 6 miesięcy.

2. KPT-19 .
   Starsza siostra poprzedniego makaronu. Zasadniczo ich właściwości są podobne, ale KPT-19 , ze względu na małą zawartość metali, nieznacznie przewyższa ciepło.

   Ta pasta termoprzewodząca przewodzi prąd elektryczny, więc nie pozwól jej dostać się na elementy płyty. W tym samym czasie producent ustawia go jako nie schnący.

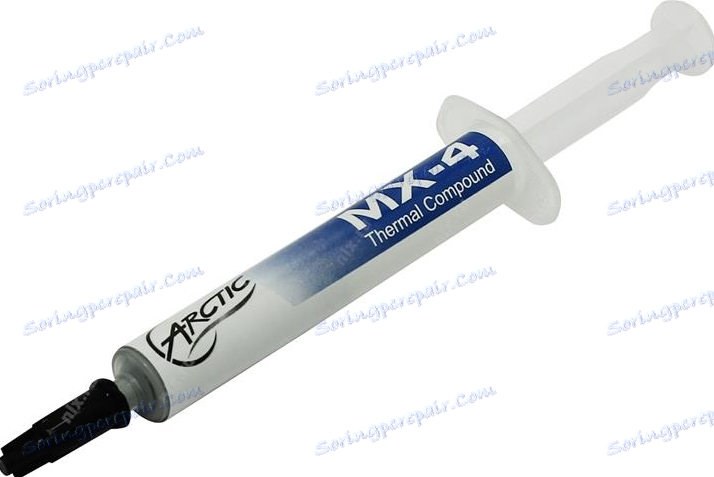

3. Produkty firmy Arctic Cooling MX-4, MX-3 i MX-2 .
   Bardzo popularne interfejsy termiczne o dobrej przewodności cieplnej (od 5,6 za 2 i 8,5 za 4). Maksymalna temperatura pracy wynosi 150 - 160 stopni . Te pasty, o wysokiej wydajności, mają jedną wadę - szybkie suszenie, więc wymiana będzie musiała być wykonana co sześć miesięcy.

   Ceny Arctic Cooling są dość wysokie, ale są uzasadnione wysoką wydajnością.

4. Produkty od producentów systemów chłodzenia Deepcool, Zalman i Thermalright obejmują zarówno ekonomiczne smary termiczne, jak i drogie rozwiązania o wysokiej wydajności. Przy wyborze należy również spojrzeć na cenę i cechy.

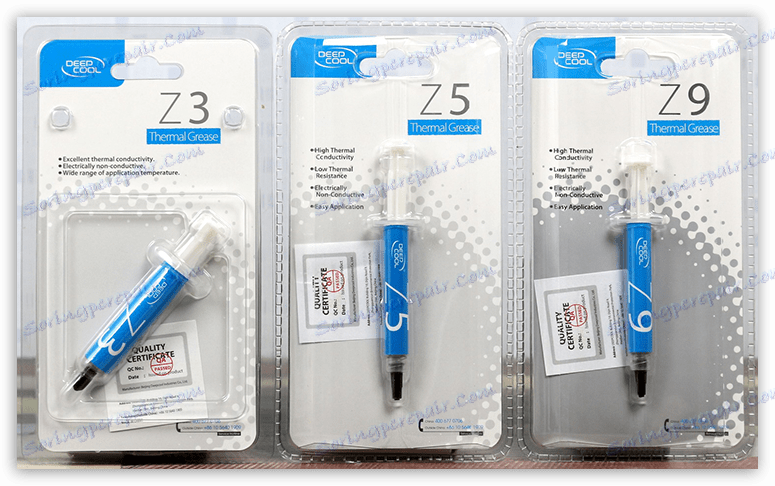

   Najczęściej spotykane są Deepcool Z3, Z5, Z9, Zalman ZM, Thermalright Chill Factor.

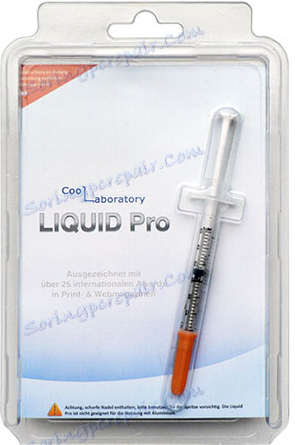

5. Szczególne miejsce zajmują termointerfejsy z ciekłego metalu. Są bardzo drogie (15 - 20 dolarów za gram), ale mają fenomenalną przewodność cieplną. Na przykład w Coollaboratory Liquid PRO ta wartość wynosi około 82 W / m * K.

   Odradza się stosowanie ciekłego metalu w chłodnicach posiadających aluminiową podeszwę. Wielu użytkowników natknęło się na fakt, że interfejs termiczny skorodował materiał układu chłodzenia, pozostawiając na nim dość głębokie groty (koleiny).

Dzisiaj rozmawialiśmy o kompozycjach i właściwościach użytkowych interfejsów termicznych, a także o tym, jakie pasty można znaleźć w handlu detalicznym i ich różnicach.
