Podczas montażu komputera lub innych manipulacji może być konieczne pierwsze uruchomienie lub ponowne podłączenie elementu sterującego zasilaniem do złącza zależnego. W tym artykule przyjrzymy się, jak podłączyć przycisk zasilania do płyty głównej.
Podłączamy przycisk zasilania do płyty głównej

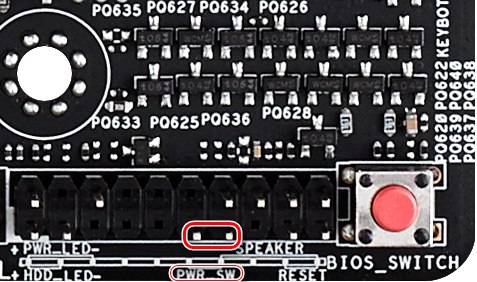

Cały problem z połączeniem polega na tym, że element, którego potrzebujemy, znajduje się pośród całkowicie monotonnych braci i czasami bardzo trudno jest ustalić, który z nich jest kim, szczególnie dla początkujących, zwłaszcza bez instrukcji. Na poniższym obrazku widać panel do podłączenia wskaźników i przycisków obudowy:
To wśród tych pinów musisz znaleźć dwa potrzebne do podłączenia przycisku zasilania. Ale nie wszystko jest takie smutne: nowoczesne płyty główne są dostarczane z podpisami, a niektóre nawet z kodowaniem kolorami, aby użytkownik się nie pomylił. Tylko stare lub raczej specyficzne płyty główne mogą mieć sekcję z pinami, które w ogóle nie są wskazane, ale mniej lub bardziej przyzwoite firmy w tym przypadku szczegółowo wyjaśniają urządzenie tego segmentu w instrukcji urządzenia.
Aby więc podłączyć przycisk zasilania do płyty głównej, wykonaj dwa proste kroki:
- Weź wtyczkę przycisku zasilania podpisaną jako „Power SW”.
- Skieruj wtyczkę w kierunku segmentu płyty głównej „F_PANEL”... Wymagane szpilki są podpisane jako „+ PW-” lub o tej samej nazwie z wtyczką „PWR_SW”... Połącz je tak, aby napisy były dla Ciebie widoczne (patrząc w dół).
Uwaga: nie wszystkie modele płyt głównych są tak wyraźne, a tym bardziej w kolorach, panel połączeń jest zaznaczony, ale wszystkie „F_PANEL” Każdy producent płyty głównej ma ogólną zasadę: jeśli napis zgodnie ze schematem jest na górze, to niezbędne szpilki są na górze, jeśli napis jest na dole, to są tam szpilki.
W rzeczywistości to wszystko. Pomyślnie podłączyłeś przycisk zasilania do płyty głównej, możesz od razu to sprawdzić i zamienić kontakty. Jeśli komputer nie uruchamia się po naciśnięciu, najprawdopodobniej pomyliłeś plus i minus lub, rzadziej, diametralnie pomyliłeś lokalizację niezbędnych pinów lub przypadkowo włożyłeś wtyczkę „PWR_LED”, który jest odpowiedzialny za wskazanie włączenia, a nie faktyczny zasilacz. W razie potrzeby wyodrębnij dodatkowe informacje z instrukcji dotyczących modelu płyty głównej.
Nie bój się eksperymentować z pinami, gdy położenie żądanych elementów na panelu nie jest jasne, bo najgorsze, co może się zdarzyć, to to, że komputer po prostu się nie uruchomi.
Z tego krótkiego samouczka dowiedziałeś się, jak podłączyć przycisk zasilania do płyty głównej. To całkiem proste, jeśli nie spiesz się i przestudiujesz napisy w obszarze „F_PANEL” na płycie głównej lub, w skrajnych przypadkach, skorzystaj z instrukcji z płyty głównej.
